冷却塔管道安装全面指南
冷却塔管道安装是一项技术要求高、流程复杂的工程作业，需要严格遵循行业标准和规范。以下是关于冷却塔管道安装的详细指南，涵盖安装流程、技术要求、常见问题及解决方案、注意事项和安全规范等内容。
一、冷却塔管道安装基本流程与步骤
1. 施工前期准备
设计与图纸审查：确认冷却塔类型(自然通风/机械通风)、结构形式(混凝土/钢结构)及工艺参数(冷却水量、温差、填料类型)。核查施工图纸是否符合《工业循环水冷却设计规范》(GB/T 50102)及抗震要求1。
场地勘察与基础处理：进行地质勘探，检测地基承载力(需≥150kPa)，软弱土层需进行桩基加固或换填处理1。
基础施工：
混凝土塔：浇筑环形基础(厚度≥1.5m)，预埋地脚螺栓(误差≤2mm)
钢结构塔：设置独立承台，预埋锚栓定位精度≤1.5mm/m1
材料与设备进场：包括混凝土(C40及以上)、钢筋(HRB400)、防腐涂料(环氧煤沥青)等材料验收1。
2. 主体结构施工
混凝土冷却塔施工：
模板与脚手架搭设：采用滑模工艺(每天上升速度3-5m)，内外模板间距误差≤10mm
混凝土浇筑：分层浇筑(每层≤0.5m)，振捣密实，温度控制(入模温度≤30℃)
养护期≥14天，湿度≥90%，冬季施工需覆盖电热毯保温1
钢结构冷却塔施工：
构件吊装：分段吊装(单段长度≤15m)，使用全站仪校准垂直度(偏差≤H/1000且≤30mm)
螺栓连接：初拧扭矩为终拧值的50%，终拧后抽查10%螺栓扭矩(允许偏差±5%)1
3. 内部系统安装
配水系统安装：主管道(UPVC/FRP)坡度≥0.3%，支管间距误差≤10mm，喷头水平度偏差≤2mm1。
填料层安装：填料模块(片距20-30mm)按"品"字形排列，间隙均匀(≤5mm)，层间错缝≥100mm1。
收水器与风机安装(机械塔)：确保风机叶片端部与塔体四周的径向间隙均匀，对于可调整角度的叶片，角度应一致2。
二、冷却塔管道安装技术要求与行业标准

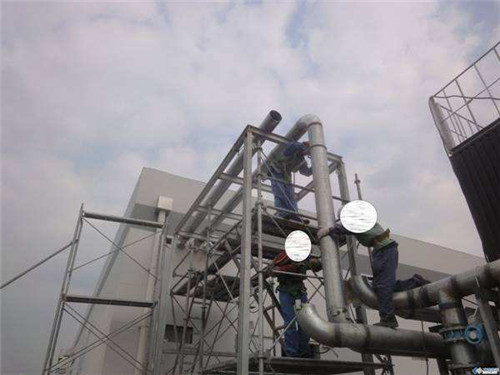

高空施工|冷却塔建筑新建安装施工工序
头像
宏顺建设烟囱新建

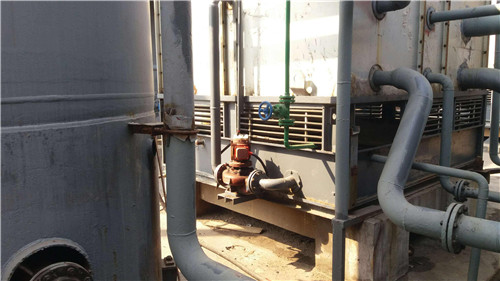

屋面管道及设备安装
头像
yusuanyubiaoshu
1. 安装工艺要点
减震装置安装：冷却塔与基础接触处必须经过精确找平找正后，才能安装减振装置，减震装置需与设备及基础螺栓牢固固定3。
管道接口处理：冷却塔进出水管在接口处必须设置软接头与固定支座，防止管道重量过多压在下塔体壁上，避免玻璃钢制品损坏3。
误差控制标准：安装过程中必须严格控制对准误差，误差超标可能导致设备异常振动、连接部位泄漏等问题3。
2. 行业标准要求
管道连接标准：水管管径DN≤50丝接，DN50以上焊接。焊接管弯头采用压制弯头，因为冷暖两用，管道施工变径采用上平施工4。
试验要求：管道安装完毕后，进行压力、灌水试验，试验要求测试压力为运行压力的1.5倍4。
冷却塔安装标准：
单台冷却塔安装水平度和垂直度允许偏差均为2‰
基础标高符合设计规定，允许误差为±20mm
冷却塔成排安装时，各台冷却塔的水面高度及平面位置一致，高差不大于30mm2
三、冷却塔管道安装常见问题及解决方案

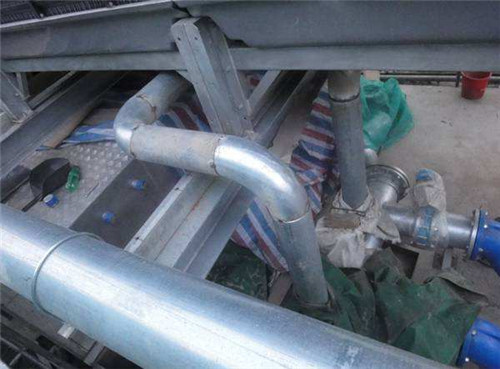

冷却塔玻璃钢管道安装工艺与误差控制标准
头像
卓嘉玻璃钢管道盖板

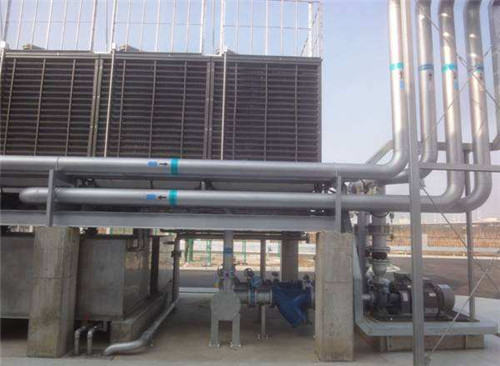

冷却塔安装,北京冷却塔安装,冷却塔管道改造方法及内容有哪些
头像
北京信恒新源暖通技术有限公司
1. 盘管结垢或堵塞
现象：换热效率下降，进出水温差减小，系统压力升高5。
原因：喷淋水水质差，含杂质或硬度高，导致盘管表面结垢；长期未清洗，杂质堆积5。
解决方案：
定期清洗盘管：采用高压水冲洗或化学清洗(如弱酸溶液)
改善水质：加装过滤器、软化水处理设备，或定期更换喷淋水
添加阻垢剂：抑制水垢生成5
2. 盘管腐蚀或泄漏
现象：冷却介质泄漏，喷淋水混入杂质，系统压力异常5。
原因：水质腐蚀性强(如氯离子含量高)；盘管材质不耐腐蚀(如普通碳钢)5。
解决方案：
更换耐腐蚀材质：如不锈钢、钛合金或铜镍合金盘管
添加缓蚀剂：调节水质酸碱度(pH值)，减少腐蚀
修补或更换泄漏盘管：采用焊接或更换损坏部分5
3. 喷淋水系统故障
现象：喷淋水量不足、分布不均，冷却效果差5。
原因：喷嘴堵塞(杂质、水垢)；水泵故障(叶轮磨损、电机损坏)；管道或分配器堵塞5。
解决方案：
清理或更换喷嘴：定期拆卸清洗，使用防堵塞喷嘴
检修水泵：检查叶轮、轴承、密封件，更换损坏部件
清洗管道：疏通分配管道，确保喷淋水均匀分布5
四、冷却塔管道安装注意事项与安全规范
1. 安装注意事项
选址与基础设计：
应选择平坦、宽敞、通风良好的场地进行安装，远离火源、易燃易爆物品和可能产生污染的环境6。
基础必须平整且稳固，能够充分支撑冷却塔的重量及其在运行过程中产生的振动7。
管道连接：
将进水管道和出水管道与闭式冷却塔的进出水口对应，并使用配套的连接件将其固定6。
确保管道连接紧密、无泄漏，并留出必要的伸缩余量，以应对冷却塔振动或温度变化可能带来的影响6。
水质管理：
冷却水的水质问题需要格外注意，如果不能保障冷却水系统的水质，可能会引起金属水管结垢、腐蚀等问题8。
应重视冷却水的水质问题，采取适当的水处理措施8。
冷却塔管道安装设计应注意事项?
头像
江苏本研冷却塔公司
闭式冷却塔的【常见故障】及【解决方法】
头像
闭式冷却塔老张
闭式冷却塔的安装需要注意什么?
头像
凯翔冷却塔
冷却塔安装方法
头像
方形冷却塔科汇
2. 安全规范
防火安全：
冷却塔安装过程中应注意防火，严禁在塔体及其邻近使用电焊(或气割)等明火，也不允许在场人员吸烟等9。
宜在冷却塔附近加设屋顶消火栓和冲洗设施，作为灭火和冲洗淋水填料和塔体内沉积物之用9。
安装安全：
冷却塔基础应保持水平，要求支柱与基面垂直，各基面高差不*过±1mm。中心距允许偏差为±2mm9。
塔体拼装时，螺栓应对称紧固，不允许强行扭曲安装，拼装后不得漏水、漏气9。
电气安全：
在进行电机的配线工作时，必须严格遵循设备技术标准和电力规范10。
确保选用合适的热继电器、交流接触器、保险丝、开关装置以及配线，以保证电机的安全运行10。
五、总结
冷却塔管道安装是一项系统工程，需要从设计、施工到调试各个环节严格把控。安装过程中应特别注意以下几点：
严格按照设计图纸和规范要求进行施工，确保基础稳固、管道连接正确。
重视水质管理，防止结垢和腐蚀问题发生。
遵守安全规范，特别是防火和电气安全要求。
安装完成后进行全面调试与验收，确保冷却塔正常运行。
通过遵循上述流程、标准和要求，可以确保冷却塔管道安装质量，延长设备使用寿命，提高运行效率。
